Multi-head Latent Attention (MLA) 深度解析
本文档深入分析 vLLM 中的 MLA 注意力机制，包括原理、实现、Backend 比较和性能优化。
目录
MLA 概述
什么是 MLA？
Multi-head Latent Attention (MLA) 是 DeepSeek 团队在 DeepSeek-V2 论文中提出的一种高效注意力机制。其核心创新在于：
- 潜在空间压缩：不存储完整的 K, V 向量，而是存储一个低维潜在向量
- MQA 存储 + MHA 计算：存储时使用类 MQA 结构（
num_kv_heads=1），计算时模拟 MHA 行为 - 巨大的内存节省：KV Cache 大小降低 50-60x
支持 MLA 的模型
| 模型 | MLA 版本 | 备注 | |------|----------|------| | DeepSeek-V2 | Dense MLA | 原始 MLA 实现 | | DeepSeek-V2.5 | Dense MLA | 改进版 | | DeepSeek-V3 | Dense/Sparse MLA | 支持稀疏注意力 | | DeepSeek-V3.2 | Sparse MLA | 深度稀疏优化 | | DeepSeek-R1 | Dense MLA | 推理模型 |

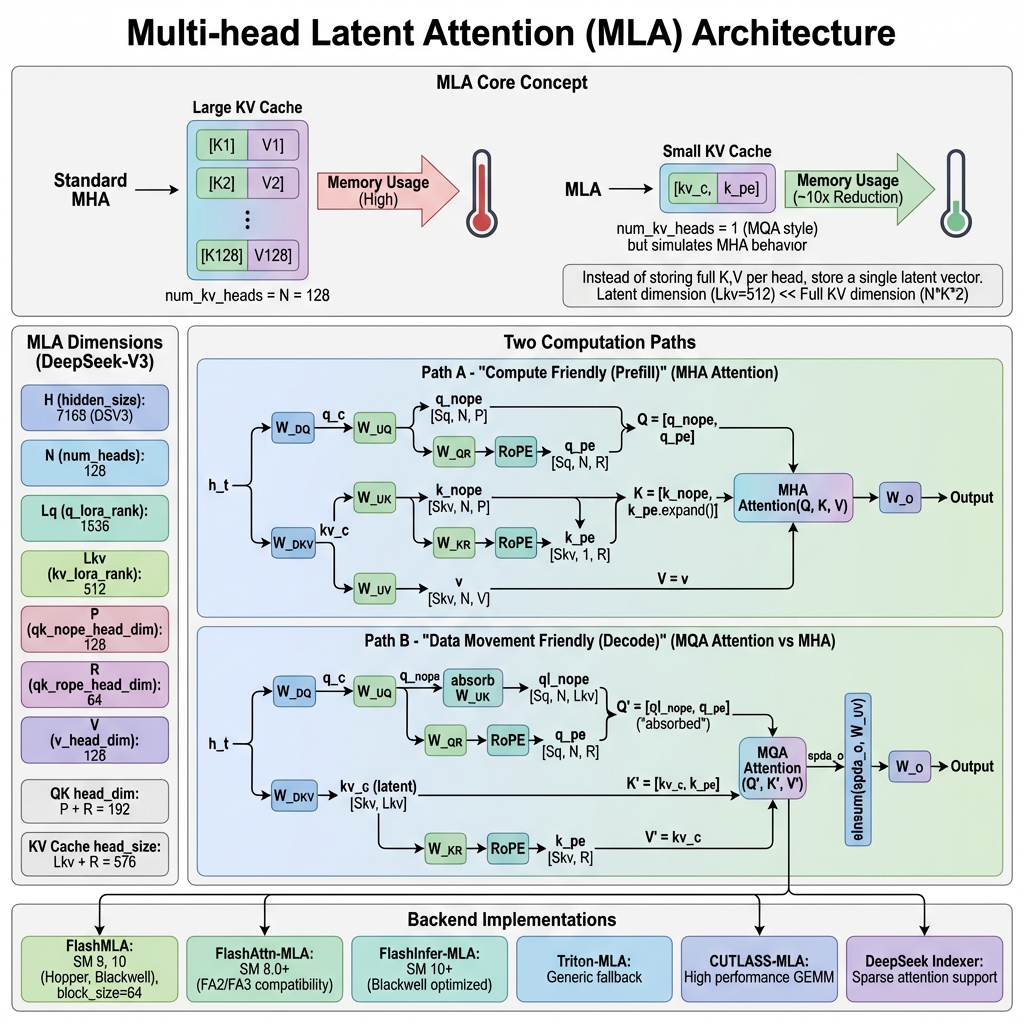

核心原理
从 MHA 到 MLA 的演进
标准 Multi-Head Attention (MHA)：
K_i = h_t @ W_K_i # 每个头独立的 K 投影
V_i = h_t @ W_V_i # 每个头独立的 V 投影
KV Cache: [num_heads × head_dim × 2] per token
Multi-Query Attention (MQA)：
K = h_t @ W_K # 所有头共享一个 K
V = h_t @ W_V # 所有头共享一个 V
KV Cache: [head_dim × 2] per token
Multi-head Latent Attention (MLA)：
kv_c = h_t @ W_DKV # 低维潜在向量 (kv_lora_rank)
k_pe = h_t @ W_KR # 解耦的位置编码
KV Cache: [kv_lora_rank + rope_dim] per token
# 运行时解压缩
k_nope = kv_c @ W_UK # 恢复 K（无位置编码部分）
v = kv_c @ W_UV # 恢复 V
核心公式
Q 投影（带 LoRA 压缩时）：
q_c = h_t @ W_DQ # [Sq, H] → [Sq, Lq]
q_c = layernorm(q_c)
q = q_c @ W_UQ # [Sq, Lq] → [Sq, N, P]
q_pe = RoPE(q_c @ W_QR) # [Sq, Lq] → [Sq, N, R]
q = concat(q_nope, q_pe) # [Sq, N, P+R]
KV 投影与缓存：
kv_c = h_t @ W_DKV # [Sq, H] → [Sq, Lkv]
k_pe = RoPE(h_t @ W_KR) # [Sq, H] → [Sq, R]
kv_c_normed = layernorm(kv_c)
# 存储到 KV Cache
cache = concat(kv_c_normed, k_pe) # [Sq, Lkv+R]
MLA 维度解析
以 DeepSeek-V3 为例：
| 维度 | 符号 | 值 | 说明 | |------|------|-----|------| | hidden_size | H | 7168 | 模型隐藏层维度 | | num_heads | N | 128 | 注意力头数量 | | q_lora_rank | Lq | 1536 | Q 的 LoRA 维度 | | kv_lora_rank | Lkv | 512 | KV 的潜在维度 | | qk_nope_head_dim | P | 128 | Q/K 非位置编码维度 | | qk_rope_head_dim | R | 64 | Q/K RoPE 维度 | | v_head_dim | V | 128 | V 头维度 | | QK head_dim | P+R | 192 | Q/K 完整头维度 | | KV Cache head_size | Lkv+R | 576 | KV Cache 每 token 大小 |

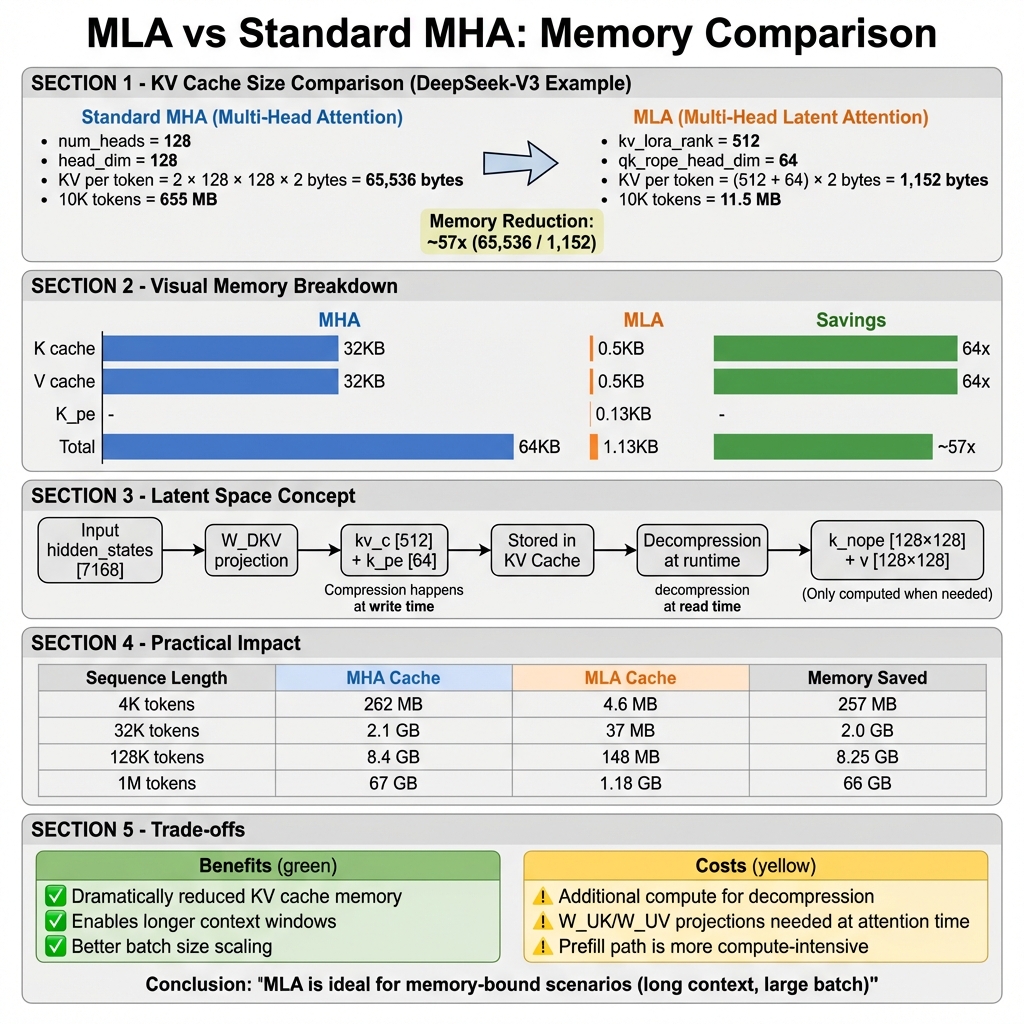

内存对比计算
标准 MHA (DeepSeek-V3 规模)：
K per token = num_heads × head_dim × sizeof(fp16)
= 128 × 128 × 2 = 32,768 bytes
V per token = 128 × 128 × 2 = 32,768 bytes
Total = 65,536 bytes / token
MLA：
kv_c = kv_lora_rank × sizeof(fp16) = 512 × 2 = 1,024 bytes
k_pe = qk_rope_head_dim × sizeof(fp16) = 64 × 2 = 128 bytes
Total = 1,152 bytes / token
内存节省：65,536 / 1,152 ≈ 57x
双路径计算
MLA 根据场景使用两种不同的计算路径：
Path A: Prefill 路径（计算友好）
适用于 Sq/Skv 比率接近 1 的场景（长序列预填充），使用 MHA 风格计算：
def _forward_prefill(self, q, kv_c_normed, k_pe, ...):
"""MHA-style prefill: 数据在 KV 端展开"""
# 1. 展开 KV
k_nope = kv_c_normed @ self.W_UK # [Skv, Lkv] → [Skv, N, P]
v = kv_c_normed @ self.W_UV # [Skv, Lkv] → [Skv, N, V]
# 2. 广播 k_pe 到所有头
k_pe_expanded = k_pe.expand(-1, N, -1) # [Skv, 1, R] → [Skv, N, R]
# 3. 拼接 K
k = torch.cat([k_nope, k_pe_expanded], dim=-1) # [Skv, N, P+R]
# 4. 标准 MHA 注意力
attn_output = flash_attn_varlen_func(
q=q, # [Sq, N, P+R]
k=k, # [Skv, N, P+R]
v=v, # [Skv, N, V]
cu_seqlens=cu_seqlens,
causal=True,
)
# 5. 输出投影
return attn_output @ self.W_O
特点：
- 计算量大（需要展开 KV）
- 内存带宽压力小（批量连续访问）
- 适合长 prompt 预填充
Path B: Decode 路径（内存友好）
适用于 Sq/Skv 比率较大的场景（自回归解码），使用 MQA 风格计算：
def _forward_decode(self, q, kv_c_and_k_pe_cache, ...):
"""MQA-style decode: 权重吸收到 Q 端"""
# 1. 分离 Q 的 nope 和 pe 部分
q_nope = q[..., :P] # [Sq, N, P]
q_pe = q[..., P:] # [Sq, N, R]
# 2. 吸收 W_UK 到 Q 端 (关键优化!)
# q_nope @ k_nope.T = q_nope @ (kv_c @ W_UK).T
# = (q_nope @ W_UK.T) @ kv_c.T
# = ql_nope @ kv_c.T
ql_nope = einsum("snh,lnh->snl", q_nope, self.W_UK) # [Sq, N, Lkv]
# 3. 拼接吸收后的 Q
decode_q = torch.cat([ql_nope, q_pe], dim=-1) # [Sq, N, Lkv+R]
# 4. MQA 风格注意力 (KV Cache 直接使用)
attn_output, lse = flash_mla_with_kvcache(
q=decode_q, # [Sq, N, Lkv+R]
k_cache=kv_c_and_k_pe_cache, # [Skv, 1, Lkv+R] (from PagedKVCache)
block_table=block_table,
cache_seqlens=seq_lens,
head_dim_v=self.kv_lora_rank, # Output is Lkv dim
)
# 5. 逆吸收 W_UV 恢复输出
# attn_output 是 [Sq, N, Lkv]，需要投影回 [Sq, N, V]
output = einsum("snl,lnv->snv", attn_output, self.W_UV)
# 6. 输出投影
return output.reshape(Sq, N*V) @ self.W_O
特点：
- 计算量小（权重吸收避免 KV 展开）
- 内存带宽是瓶颈（类 MQA 访问模式）
- 适合自回归生成
权重吸收原理
吸收技巧的数学基础：
标准计算:
score = Q @ K.T
= Q @ (KV_c @ W_UK).T
= Q @ W_UK.T @ KV_c.T
= (Q @ W_UK.T) @ KV_c.T
= Q' @ KV_c.T # Q' 是 "吸收" 后的 Q
其中:
Q shape: [Sq, N, P]
W_UK shape: [Lkv, N, P]
Q' shape: [Sq, N, Lkv]
KV_c shape: [Skv, Lkv]
通过吸收，我们避免了将 KV_c [Skv, Lkv] 展开为 K [Skv, N, P] 的巨大中间矩阵。
KV Cache 压缩
KV Cache 格式
MLA 的 KV Cache 格式与标准注意力不同：
# 标准 FlashAttention KV Cache
# Shape: [2, num_blocks, block_size, num_kv_heads, head_size]
# MLA KV Cache
# Shape: [num_blocks, block_size, head_size]
# 其中 head_size = kv_lora_rank + qk_rope_head_dim = 576
# num_kv_heads = 1 (隐含)
vLLM 中的 KV Cache 配置：
class MLACommonBackend(AttentionBackend):
@staticmethod
def get_kv_cache_shape(
num_blocks: int,
block_size: int,
num_kv_heads: int, # 对于 MLA 假定为 1
head_size: int, # Lkv + R = 576
cache_dtype_str: str = "auto",
) -> tuple[int, ...]:
return (num_blocks, block_size, head_size)
@classmethod
def get_supported_head_sizes(cls) -> list[int]:
return [576] # DeepSeek 系列模型专用
内存节省实例
| 序列长度 | 标准 MHA Cache | MLA Cache | 节省 | |----------|----------------|-----------|------| | 4K tokens | 262 MB | 4.6 MB | 257 MB (98%) | | 32K tokens | 2.1 GB | 37 MB | 2.0 GB (98%) | | 128K tokens | 8.4 GB | 148 MB | 8.25 GB (98%) | | 1M tokens | 67 GB | 1.18 GB | 66 GB (98%) |

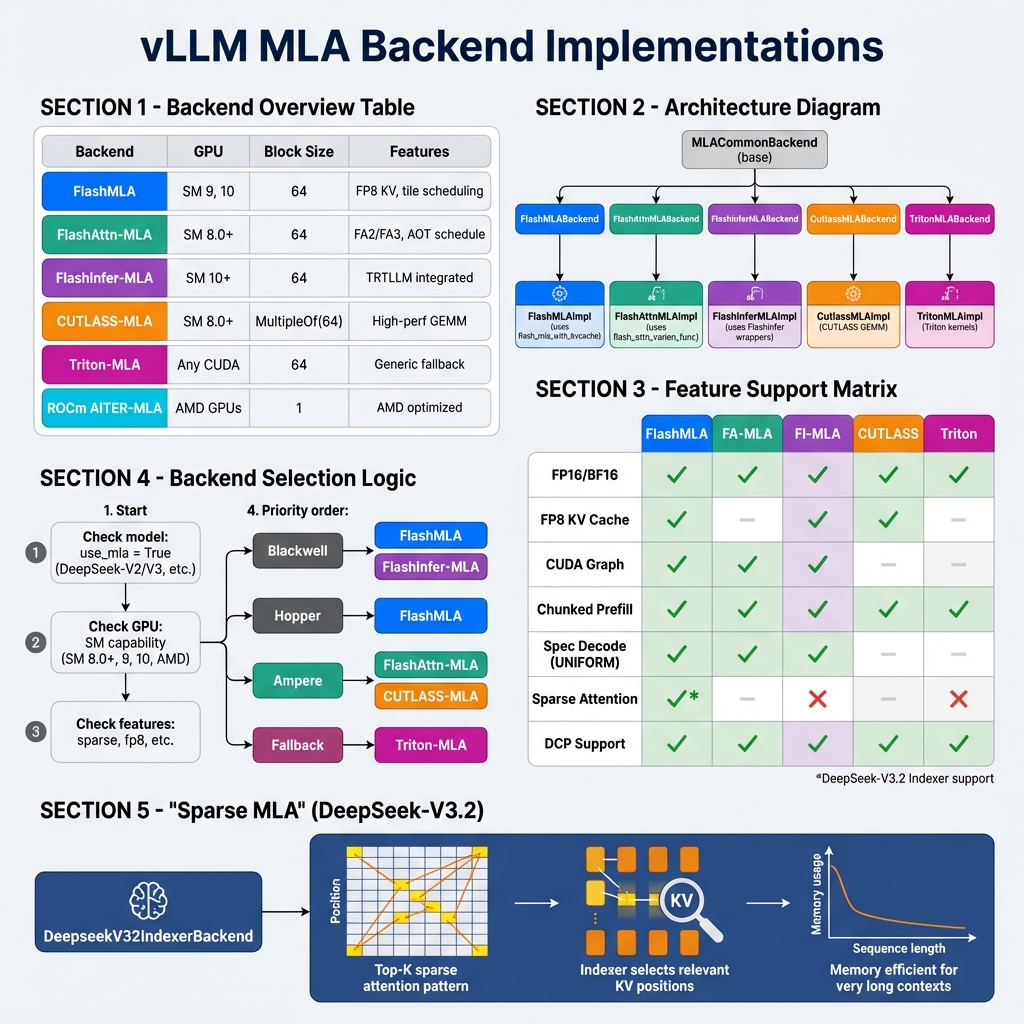

vLLM Backend 实现
vLLM 为 MLA 提供了多种 Backend 实现：
类层次结构
vllm/v1/attention/backends/mla/
├── __init__.py
├── flashmla.py # FlashMLA Backend (SM 9, 10)
├── flashmla_sparse.py # FlashMLA Sparse (DeepSeek-V3.2)
├── flashattn_mla.py # FlashAttention MLA (SM 8.0+)
├── flashinfer_mla.py # FlashInfer MLA (SM 10+)
├── cutlass_mla.py # CUTLASS MLA (高性能 GEMM)
├── triton_mla.py # Triton MLA (通用回退)
├── aiter_triton_mla.py # AMD AITER + Triton
├── rocm_aiter_mla.py # ROCm AITER MLA
├── rocm_aiter_mla_sparse.py
└── indexer.py # DeepSeek V3.2 Indexer
FlashMLA Backend
class FlashMLABackend(MLACommonBackend):
supported_dtypes: ClassVar[list[torch.dtype]] = [torch.float16, torch.bfloat16]
supported_kv_cache_dtypes: ClassVar[list[CacheDType]] = [
"auto", "bfloat16", "fp8", "fp8_e4m3",
]
@staticmethod
def get_supported_kernel_block_sizes() -> list[int | MultipleOf]:
return [64] # 固定 block_size=64
@classmethod
def supports_compute_capability(cls, capability: DeviceCapability) -> bool:
return capability.major in [9, 10] # Hopper, Blackwell
class FlashMLAImpl(MLACommonImpl[FlashMLAMetadata]):
def _forward_decode(self, q, kv_c_and_k_pe_cache, attn_metadata, layer):
# 使用 FlashMLA 内核
if self.kv_cache_dtype.startswith("fp8"):
o, lse = flash_mla_with_kvcache_fp8(
q=q,
k_cache=kv_c_and_k_pe_cache.unsqueeze(-2),
block_table=attn_metadata.decode.block_table,
cache_seqlens=attn_metadata.decode.seq_lens,
head_dim_v=self.kv_lora_rank,
tile_scheduler_metadata=scheduler_metadata.tile_scheduler_metadata,
num_splits=scheduler_metadata.num_splits,
softmax_scale=self.scale,
causal=True,
descale_q=layer._q_scale.reshape(1),
descale_k=layer._k_scale.reshape(1),
)
else:
o, lse = flash_mla_with_kvcache(
q=q,
k_cache=kv_c_and_k_pe_cache.unsqueeze(-2),
block_table=attn_metadata.decode.block_table,
cache_seqlens=attn_metadata.decode.seq_lens,
head_dim_v=self.kv_lora_rank,
tile_scheduler_metadata=scheduler_metadata,
softmax_scale=self.scale,
causal=True,
)
return o, lse
FlashAttention-MLA Backend
class FlashAttnMLABackend(MLACommonBackend):
supported_kv_cache_dtypes: ClassVar[list[CacheDType]] = ["auto", "bfloat16"]
@classmethod
def supports_compute_capability(cls, capability: DeviceCapability) -> bool:
return capability.major >= 8 # SM 8.0+ (Ampere 及以上)
class FlashAttnMLAImpl(MLACommonImpl[FlashAttnMLAMetadata]):
def _forward_decode(self, q, kv_c_and_k_pe_cache, attn_metadata, layer):
# 使用 flash_attn_varlen_func
decode = attn_metadata.decode
flash_attn_varlen_func(
q=q[:num_decode_tokens],
k=kv_c_and_k_pe_cache,
v=kv_c_and_k_pe_cache, # MLA: V 也是 kv_c
out=output[:num_decode_tokens],
cu_seqlens_q=decode.query_start_loc,
max_seqlen_q=decode.max_query_len,
seqused_k=decode.seq_lens,
max_seqlen_k=decode.max_seq_len,
softmax_scale=self.scale,
causal=True,
block_table=attn_metadata.block_table,
scheduler_metadata=decode.scheduler_metadata,
fa_version=self.fa_version,
num_splits=decode.max_num_splits,
)
Backend 功能对比
| 功能 | FlashMLA | FA-MLA | FI-MLA | CUTLASS | Triton | |------|----------|--------|--------|---------|--------| | FP16/BF16 | ✅ | ✅ | ✅ | ✅ | ✅ | | FP8 KV Cache | ✅ | ❌ | ✅ | ✅ | ❌ | | CUDA Graph | ✅ | ✅ | ✅ | ❌ | ❌ | | Chunked Prefill | ✅ | ✅ | ✅ | ✅ | ✅ | | Spec Decode | ✅ | ✅ | ✅ | ❌ | ❌ | | Sparse MLA | ✅* | ❌ | ❌ | ❌ | ❌ | | DCP 支持 | ✅ | ✅ | ✅ | ✅ | ✅ |
完整代码示例
示例：DeepSeek-V3 推理流程
# DeepSeek-V3 配置
model_config = {
"hidden_size": 7168,
"num_attention_heads": 128,
"q_lora_rank": 1536,
"kv_lora_rank": 512,
"qk_nope_head_dim": 128,
"qk_rope_head_dim": 64,
"v_head_dim": 128,
}
# MLA 维度计算
qk_head_dim = 128 + 64 # = 192
kv_cache_head_size = 512 + 64 # = 576
MultiHeadLatentAttentionWrapper 调用流程
class MultiHeadLatentAttentionWrapper(PluggableLayer):
def forward(
self,
positions: torch.Tensor, # [batch, seq_len]
hidden_states: torch.Tensor, # [batch, seq_len, hidden_size]
) -> torch.Tensor:
# Step 1: 融合 QKV 投影
if self.q_lora_rank is not None:
# 有 Q LoRA 的情况 (DeepSeek-V3)
qkv_lora = self.fused_qkv_a_proj(hidden_states)[0]
# Split: [q_c, kv_c, k_pe]
q_c, kv_lora = qkv_lora.split(
[self.q_lora_rank, self.kv_lora_rank + self.qk_rope_head_dim],
dim=-1,
)
q_c = self.q_a_layernorm(q_c)
q = self.q_b_proj(q_c)[0]
else:
# 无 Q LoRA 的情况
kv_lora = self.kv_a_proj_with_mqa(hidden_states)[0]
q = self.q_proj(hidden_states)[0]
# Step 2: 分离 kv_c 和 k_pe
kv_c, k_pe = kv_lora.split(
[self.kv_lora_rank, self.qk_rope_head_dim], dim=-1
)
kv_c_normed = self.kv_a_layernorm(kv_c)
# Step 3: 重塑 Q 和 k_pe
q = q.view(-1, self.num_heads, self.qk_head_dim)
k_pe = k_pe.unsqueeze(1) # 添加头维度
# Step 4: 应用 RoPE
if self.rotary_emb is not None:
q[..., self.qk_nope_head_dim:], k_pe = self.rotary_emb(
positions, q[..., self.qk_nope_head_dim:], k_pe
)
# Step 5: 调用 MLA 注意力
attn_out = self.mla_attn(
q, # [num_tokens, num_heads, qk_head_dim]
kv_c_normed, # [num_tokens, kv_lora_rank]
k_pe, # [num_tokens, 1, qk_rope_head_dim]
output_shape=(hidden_states.shape[0], self.num_heads * self.v_head_dim),
)
# Step 6: 输出投影
return self.o_proj(attn_out)[0]
Chunked Prefill 实现
对于长上下文，MLA 使用分块预填充避免内存溢出：
def _forward_prefill_chunked(self, q, kv_c_normed, k_pe, ...):
"""分块处理长上下文的 Prefill"""
# 最大分块大小 (动态计算)
MCC = self.chunked_prefill_workspace_size # 例如 64K tokens
# Step 1: 处理新 token (causal attention)
new_k_nope = kv_c_normed @ self.W_UK # [Sq, N, P]
new_v = kv_c_normed @ self.W_UV # [Sq, N, V]
new_k = torch.cat([new_k_nope, k_pe.expand()], dim=-1)
curr_o, curr_lse = flash_attn_varlen_func(
q, new_k, new_v, causal=True, return_softmax_lse=True
)
# Step 2: 分块处理上下文
C = context_length
for chunk_idx in range(cdiv(C, MCC)):
chunk_start = chunk_idx * MCC
chunk_end = min(chunk_start + MCC, C)
# 从 KV Cache 加载分块
cache_kv_c_chunk = self._load_kv_cache_chunk(chunk_start, chunk_end)
cache_k_pe_chunk = self._load_rope_chunk(chunk_start, chunk_end)
# 展开分块
cache_k_nope = cache_kv_c_chunk @ self.W_UK
cache_v = cache_kv_c_chunk @ self.W_UV
cache_k = torch.cat([cache_k_nope, cache_k_pe_chunk.expand()], dim=-1)
# 分块注意力 (non-causal)
chunk_o, chunk_lse = flash_attn_varlen_func(
q, cache_k, cache_v, causal=False, return_softmax_lse=True
)
# 合并结果
curr_o, curr_lse = merge_attn_states(
suffix_output=curr_o, suffix_lse=curr_lse,
prefix_output=chunk_o, prefix_lse=chunk_lse,
)
return curr_o
性能与最佳实践
Backend 选择建议
# 自动选择逻辑
def select_mla_backend(vllm_config):
capability = get_device_capability()
if capability.major >= 10: # Blackwell
if use_sparse:
return FlashMLASparseBackend
elif use_flashinfer:
return FlashInferMLABackend
else:
return FlashMLABackend
elif capability.major == 9: # Hopper
return FlashMLABackend
elif capability.major >= 8: # Ampere
if has_flash_attn:
return FlashAttnMLABackend
else:
return CutlassMLABackend
else:
return TritonMLABackend
配置建议
# DeepSeek-V3 推荐配置
python -m vllm.entrypoints.openai.api_server \
--model deepseek-ai/DeepSeek-V3 \
--tensor-parallel-size 8 \
--block-size 64 \
--max-model-len 131072 \
--trust-remote-code \
--kv-cache-dtype fp8_e4m3 # FP8 KV Cache 进一步节省内存
性能数据
| 场景 | 标准 MHA | MLA | 加速比 | |------|----------|-----|--------| | Decode (4K ctx) | 基准 | ~1.2x | 内存带宽受限 | | Decode (128K ctx) | OOM | 正常运行 | ∞ | | Prefill (长 prompt) | 基准 | ~0.9x | 额外解压计算 | | 批处理 (16 req) | 8 req | 16 req | ~2x 吞吐 |
最佳实践
- GPU 选择：Hopper/Blackwell 使用 FlashMLA，Ampere 使用 FA-MLA
- 块大小：固定使用
block_size=64 - FP8 量化：长上下文场景开启 FP8 KV Cache
- Chunked Prefill：长 prompt 自动分块处理
- DCP（分布式上下文并行）：超长上下文使用 DCP
相关文件
| 文件路径 | 说明 |
|----------|------|
| vllm/model_executor/layers/mla.py | MLA Wrapper 层 (177行) |
| vllm/model_executor/layers/attention/mla_attention.py | MLA 核心实现 (2121行) |
| vllm/v1/attention/backends/mla/*.py | MLA Backend 实现 |
| vllm/v1/attention/ops/flashmla.py | FlashMLA 算子封装 |
| vllm/attention/layer.py | MLAAttention 层定义 |
总结
MLA 是一种革命性的注意力机制，其核心优势包括：
- 极致内存效率：KV Cache 压缩 50-60x
- 双路径优化：Prefill 用 MHA，Decode 用 MQA
- 权重吸收：避免 KV 展开的巨大中间矩阵
- 广泛 Backend 支持：从 Ampere 到 Blackwell 全覆盖
- 长上下文能力：轻松支持 128K+ 上下文
MLA 是支持 DeepSeek 系列超长上下文模型的关键技术。
