vLLM Scheduler 深度解析
本文档深入分析 vLLM V1 的调度器（Scheduler）算法，包括架构设计、调度策略、抢占机制和完整示例。
目录
Scheduler 概述
什么是 Scheduler？
Scheduler 是 vLLM 的核心组件之一，负责决定每一步（step）应该处理哪些请求以及处理多少 token。它需要在以下约束条件下做出最优决策：
- Token 预算：每步最多处理的 token 数量
- 批次大小：同时运行的最大请求数
- KV Cache 容量：可用的 KV 缓存块数量
- 上下文长度：最大模型长度限制
- LoRA 约束：同时使用的最大 LoRA 适配器数量
关键特性
| 特性 | 说明 | |------|------| | Continuous Batching | 请求可以随时加入/离开批次 | | Chunked Prefill | 长 prompt 分块处理 | | Prefix Caching | 复用已计算的 KV Cache | | Preemption | 资源不足时抢占低优先级请求 | | Speculative Decoding | 支持推测解码调度 | | KV Transfer | 支持 P/D 分离架构 |

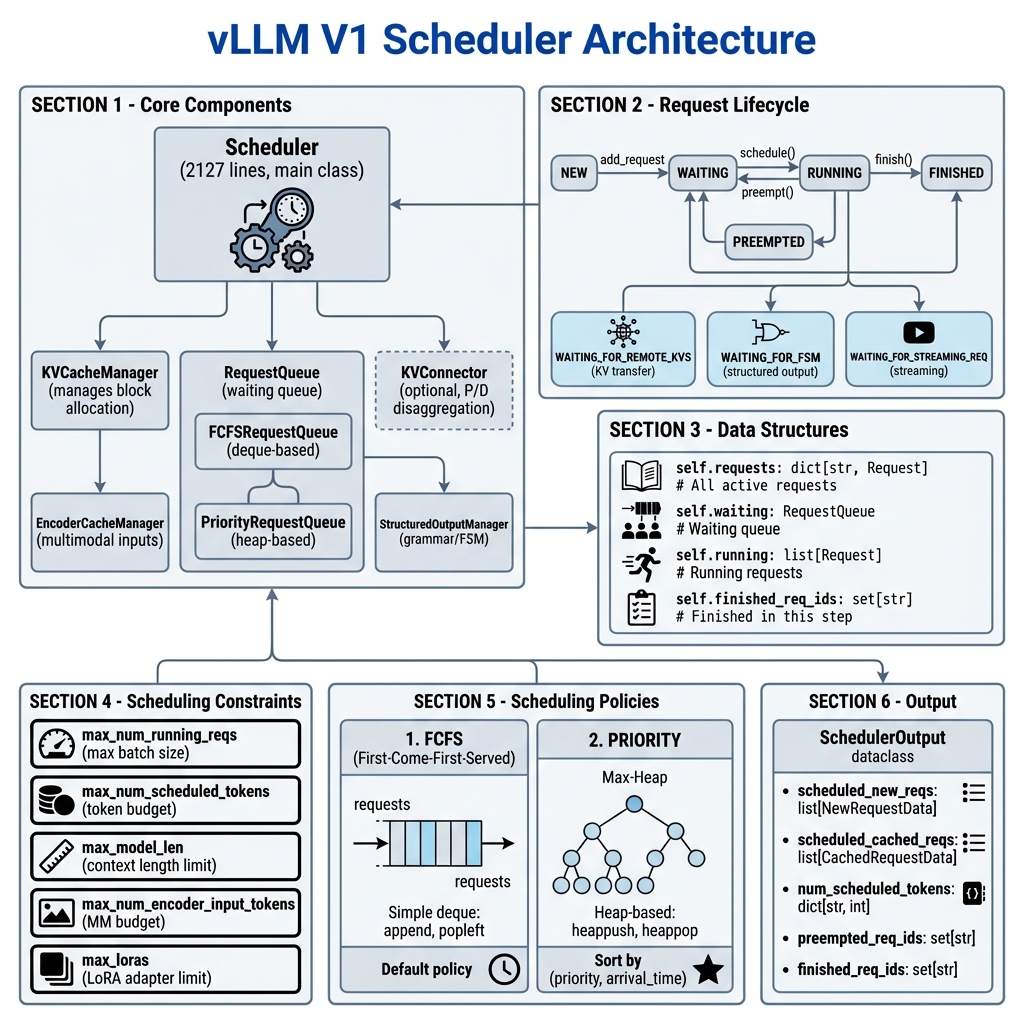

核心架构
类结构
vllm/v1/core/sched/
├── scheduler.py # 主 Scheduler 类 (2127 行)
├── request_queue.py # 请求队列实现
├── interface.py # Scheduler 接口定义
├── output.py # SchedulerOutput 数据类
├── async_scheduler.py # 异步调度器
└── utils.py # 工具函数
Scheduler 初始化
class Scheduler(SchedulerInterface):
def __init__(
self,
vllm_config: VllmConfig,
kv_cache_config: KVCacheConfig,
structured_output_manager: StructuredOutputManager,
block_size: int,
mm_registry: MultiModalRegistry = MULTIMODAL_REGISTRY,
include_finished_set: bool = False,
log_stats: bool = False,
) -> None:
# 调度约束
self.max_num_running_reqs = scheduler_config.max_num_seqs
self.max_num_scheduled_tokens = scheduler_config.max_num_batched_tokens
self.max_model_len = model_config.max_model_len
# 请求管理
self.requests: dict[str, Request] = {} # 所有活跃请求
self.waiting = create_request_queue(self.policy) # 等待队列
self.running: list[Request] = [] # 运行队列
self.finished_req_ids: set[str] = set() # 已完成请求
# 核心组件
self.kv_cache_manager = KVCacheManager(...)
self.encoder_cache_manager = EncoderCacheManager(...)
# 可选组件
self.connector = KVConnector(...) # P/D 分离
self.ec_connector = ECConnector(...) # 编码器缓存连接器
调度约束参数
| 参数 | 类型 | 说明 |
|------|------|------|
| max_num_running_reqs | int | 最大同时运行请求数 (batch size) |
| max_num_scheduled_tokens | int | 每步最大调度 token 数 |
| max_model_len | int | 最大上下文长度 |
| max_num_encoder_input_tokens | int | 多模态编码器预算 |
| long_prefill_token_threshold | int | 长 prefill 分块阈值 |
调度策略
vLLM 支持两种调度策略：
1. FCFS (First-Come-First-Served) - 默认
class FCFSRequestQueue(deque[Request], RequestQueue):
def add_request(self, request: Request) -> None:
self.append(request) # 添加到队尾
def pop_request(self) -> Request:
return self.popleft() # 从队首取出
def peek_request(self) -> Request:
return self[0] # 查看队首
特点：
- 按到达顺序处理
- 实现简单，O(1) 操作
- 公平但不支持优先级
2. PRIORITY (优先级调度)
class PriorityRequestQueue(RequestQueue):
def __init__(self) -> None:
self._heap: list[Request] = []
def add_request(self, request: Request) -> None:
heapq.heappush(self._heap, request)
def pop_request(self) -> Request:
return heapq.heappop(self._heap)
# 排序键: (priority, arrival_time)
# priority 值越小优先级越高
特点：
- 按
(priority, arrival_time)排序 - 支持动态优先级调整
- O(log n) 操作
调度算法详解
schedule() 方法概览
def schedule(self) -> SchedulerOutput:
"""主调度方法，每个 step 调用一次"""
# 初始化
scheduled_new_reqs: list[Request] = []
scheduled_resumed_reqs: list[Request] = []
scheduled_running_reqs: list[Request] = []
preempted_reqs: list[Request] = []
req_to_new_blocks: dict[str, KVCacheBlocks] = {}
num_scheduled_tokens: dict[str, int] = {}
token_budget = self.max_num_scheduled_tokens
# Phase 1: 调度 RUNNING 请求
# Phase 2: 调度 WAITING 请求
# Phase 3: 构建输出
return scheduler_output
Phase 1: 调度 RUNNING 请求
优先处理已在运行的请求，确保它们能继续执行：
# Phase 1: 调度 RUNNING 请求
req_index = 0
while req_index < len(self.running) and token_budget > 0:
request = self.running[req_index]
# Step 1: 计算需要调度的 token 数
num_new_tokens = (
request.num_tokens_with_spec # 总 token (包括 spec tokens)
+ request.num_output_placeholders # PP 占位符
- request.num_computed_tokens # 已计算的 token
)
# Step 2: 应用各种限制
# 2a. 长 prefill 分块限制
if 0 < long_prefill_threshold < num_new_tokens:
num_new_tokens = long_prefill_threshold
# 2b. Token 预算限制
num_new_tokens = min(num_new_tokens, token_budget)
# 2c. 最大模型长度限制
num_new_tokens = min(
num_new_tokens,
self.max_model_len - 1 - request.num_computed_tokens
)
# Step 3: 调度编码器输入 (多模态)
if request.has_encoder_inputs:
encoder_inputs_to_schedule, num_new_tokens, ... = (
self._try_schedule_encoder_inputs(...)
)
# Step 4: 分配 KV Cache 块
while True:
new_blocks = self.kv_cache_manager.allocate_slots(
request, num_new_tokens,
num_lookahead_tokens=self.num_lookahead_tokens
)
if new_blocks is not None:
break # 分配成功
# 分配失败 -> 抢占低优先级请求
preempted_req = self._select_victim_for_preemption()
self._preempt_request(preempted_req, timestamp)
preempted_reqs.append(preempted_req)
# Step 5: 记录调度结果
if new_blocks is not None:
scheduled_running_reqs.append(request)
req_to_new_blocks[request.request_id] = new_blocks
num_scheduled_tokens[request.request_id] = num_new_tokens
token_budget -= num_new_tokens
Phase 2: 调度 WAITING 请求
只有在没有抢占发生时才调度新请求：
# Phase 2: 调度 WAITING 请求
if not preempted_reqs: # 仅当无抢占时
while self.waiting and token_budget > 0:
# 检查批次大小限制
if len(self.running) == self.max_num_running_reqs:
break
request = self.waiting.peek_request()
# Step 1: 检查特殊状态
if request.status == RequestStatus.WAITING_FOR_REMOTE_KVS:
# KV 传输中，跳过
continue
if request.status == RequestStatus.WAITING_FOR_FSM:
# 结构化输出编译中，跳过
continue
if request.status == RequestStatus.WAITING_FOR_STREAMING_REQ:
# 等待流式输入，跳过
continue
# Step 2: 检查 LoRA 约束
if (lora_config and
len(scheduled_loras) == max_loras and
request.lora_id not in scheduled_loras):
continue
# Step 3: 获取已缓存的 token (Prefix Caching)
new_computed_blocks, num_local_cached = (
self.kv_cache_manager.get_computed_blocks(request)
)
# Step 4: 获取外部缓存的 token (KV Connector)
if self.connector is not None:
num_external_cached, load_async = (
self.connector.get_num_new_matched_tokens(...)
)
# Step 5: 计算需要处理的 token 数
num_computed_tokens = num_local_cached + num_external_cached
num_new_tokens = request.num_tokens - num_computed_tokens
# Step 6: 应用 Chunked Prefill 限制
if not enable_chunked_prefill and num_new_tokens > token_budget:
break # 禁用分块时，预算不足则停止
num_new_tokens = min(num_new_tokens, token_budget)
# Step 7: 分配 KV Cache 块
new_blocks = self.kv_cache_manager.allocate_slots(
request, num_new_tokens,
num_new_computed_tokens=num_local_cached,
new_computed_blocks=new_computed_blocks,
num_external_computed_tokens=num_external_cached,
)
if new_blocks is None:
break # 分配失败，停止调度新请求
# Step 8: 移动请求到运行队列
request = self.waiting.pop_request()
self.running.append(request)
request.status = RequestStatus.RUNNING
request.num_computed_tokens = num_computed_tokens
# 记录结果
if request.status == RequestStatus.WAITING:
scheduled_new_reqs.append(request)
elif request.status == RequestStatus.PREEMPTED:
scheduled_resumed_reqs.append(request)
Phase 3: 构建 SchedulerOutput
# Phase 3: 构建输出
# Step 1: 计算公共前缀块 (用于 Cascade Attention)
num_common_prefix_blocks = self.kv_cache_manager.get_num_common_prefix_blocks(
any_request.request_id
)
# Step 2: 构建新请求数据
new_reqs_data = [
NewRequestData.from_request(
req,
req_to_new_blocks[req.request_id].get_block_ids(),
)
for req in scheduled_new_reqs
]
# Step 3: 构建缓存请求数据
cached_reqs_data = self._make_cached_request_data(
scheduled_running_reqs,
scheduled_resumed_reqs,
num_scheduled_tokens,
spec_decode_tokens,
req_to_new_blocks,
)
# Step 4: 创建 SchedulerOutput
scheduler_output = SchedulerOutput(
scheduled_new_reqs=new_reqs_data,
scheduled_cached_reqs=cached_reqs_data,
num_scheduled_tokens=num_scheduled_tokens,
total_num_scheduled_tokens=sum(num_scheduled_tokens.values()),
preempted_req_ids={req.request_id for req in preempted_reqs},
finished_req_ids=self.finished_req_ids,
num_common_prefix_blocks=num_common_prefix_blocks,
)
# Step 5: 更新状态
self._update_after_schedule(scheduler_output)
return scheduler_output

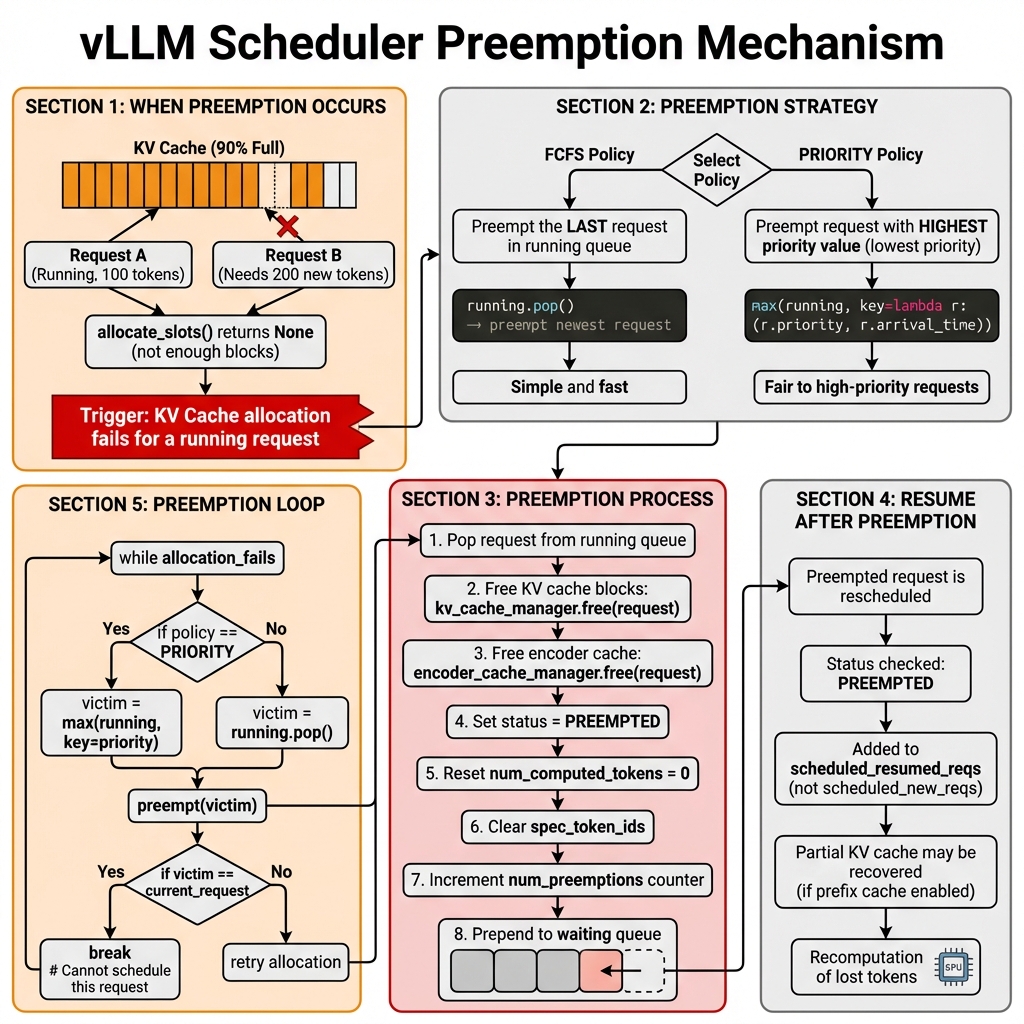

抢占机制
何时发生抢占？
当 KV Cache 分配失败 时，调度器需要抢占低优先级请求来释放资源：
new_blocks = self.kv_cache_manager.allocate_slots(request, num_new_tokens)
if new_blocks is None:
# 分配失败 -> 需要抢占
...
抢占策略
根据调度策略选择不同的抢占目标：
# FCFS 策略: 抢占最后加入的请求
if self.policy == SchedulingPolicy.FCFS:
preempted_req = self.running.pop() # O(1)
# PRIORITY 策略: 抢占优先级最低的请求
elif self.policy == SchedulingPolicy.PRIORITY:
preempted_req = max(
self.running,
key=lambda r: (r.priority, r.arrival_time)
)
self.running.remove(preempted_req) # O(n)
抢占过程
def _preempt_request(self, request: Request, timestamp: float) -> None:
"""抢占请求并放回等待队列"""
assert request.status == RequestStatus.RUNNING
# 1. 释放 KV Cache 块
self.kv_cache_manager.free(request)
# 2. 释放编码器缓存
self.encoder_cache_manager.free(request)
# 3. 重置状态
request.status = RequestStatus.PREEMPTED
request.num_computed_tokens = 0
request.spec_token_ids.clear()
request.num_preemptions += 1
# 4. 记录事件
if self.log_stats:
request.record_event(EngineCoreEventType.PREEMPTED, timestamp)
# 5. 放回等待队列头部
self.waiting.prepend_request(request)
抢占循环
持续抢占直到分配成功或无法继续：
while True:
new_blocks = self.kv_cache_manager.allocate_slots(request, num_new_tokens)
if new_blocks is not None:
break # 分配成功
# 选择并抢占受害者
preempted_req = self._select_victim()
self._preempt_request(preempted_req)
preempted_reqs.append(preempted_req)
if preempted_req == request:
# 当前请求也被抢占，无法调度
break
请求状态管理
请求状态枚举
class RequestStatus(Enum):
# 正常状态
WAITING = "waiting" # 等待调度
RUNNING = "running" # 正在执行
PREEMPTED = "preempted" # 被抢占
# 完成状态
FINISHED_STOPPED = "finished_stopped" # 正常完成
FINISHED_LENGTH_CAPPED = "finished_length_capped" # 达到长度限制
FINISHED_ABORTED = "finished_aborted" # 被中止
FINISHED_IGNORED = "finished_ignored" # 被忽略
# 特殊等待状态
WAITING_FOR_REMOTE_KVS = "waiting_for_remote_kvs" # 等待远程 KV
WAITING_FOR_FSM = "waiting_for_fsm" # 等待 FSM 编译
WAITING_FOR_STREAMING_REQ = "waiting_for_streaming_req" # 等待流式输入
状态转换图
NEW ─────────────────────────────────────────────────┐
│ │
▼ │
WAITING ──────────────────────────────────────┐ │
│ ▲ │ │
│ │ prepend │ │
│ │ │ │
▼ │ │ │
RUNNING ─────►│ PREEMPTED │ │
│ │ │ │
│ │ │ │
│ ├─── WAITING_FOR_REMOTE_KVS ────┤ │
│ │ │ │
│ ├─── WAITING_FOR_FSM ───────────┤ │
│ │ │ │
│ └─── WAITING_FOR_STREAMING_REQ ─┘ │
│ │
▼ │
FINISHED_* ◄─────────────────────────────────────────┘
update_from_output() 方法
处理模型输出并更新请求状态：
def update_from_output(
self,
scheduler_output: SchedulerOutput,
model_runner_output: ModelRunnerOutput,
) -> dict[int, EngineCoreOutputs]:
"""处理模型输出，更新请求状态"""
sampled_token_ids = model_runner_output.sampled_token_ids
for req_id, num_tokens_scheduled in num_scheduled_tokens.items():
request = self.requests.get(req_id)
if request is None:
continue # 请求已被中止
req_index = model_runner_output.req_id_to_index[req_id]
new_token_ids = sampled_token_ids[req_index]
# 处理 Speculative Decoding 结果
if scheduled_spec_token_ids:
num_accepted = len(new_token_ids) - 1
num_rejected = num_draft_tokens - num_accepted
request.num_computed_tokens -= num_rejected
# 检查停止条件
if new_token_ids:
new_token_ids, stopped = self._update_request_with_output(
request, new_token_ids
)
# 处理停止的请求
if stopped:
finished = self._handle_stopped_request(request)
if finished:
self._free_request(request)

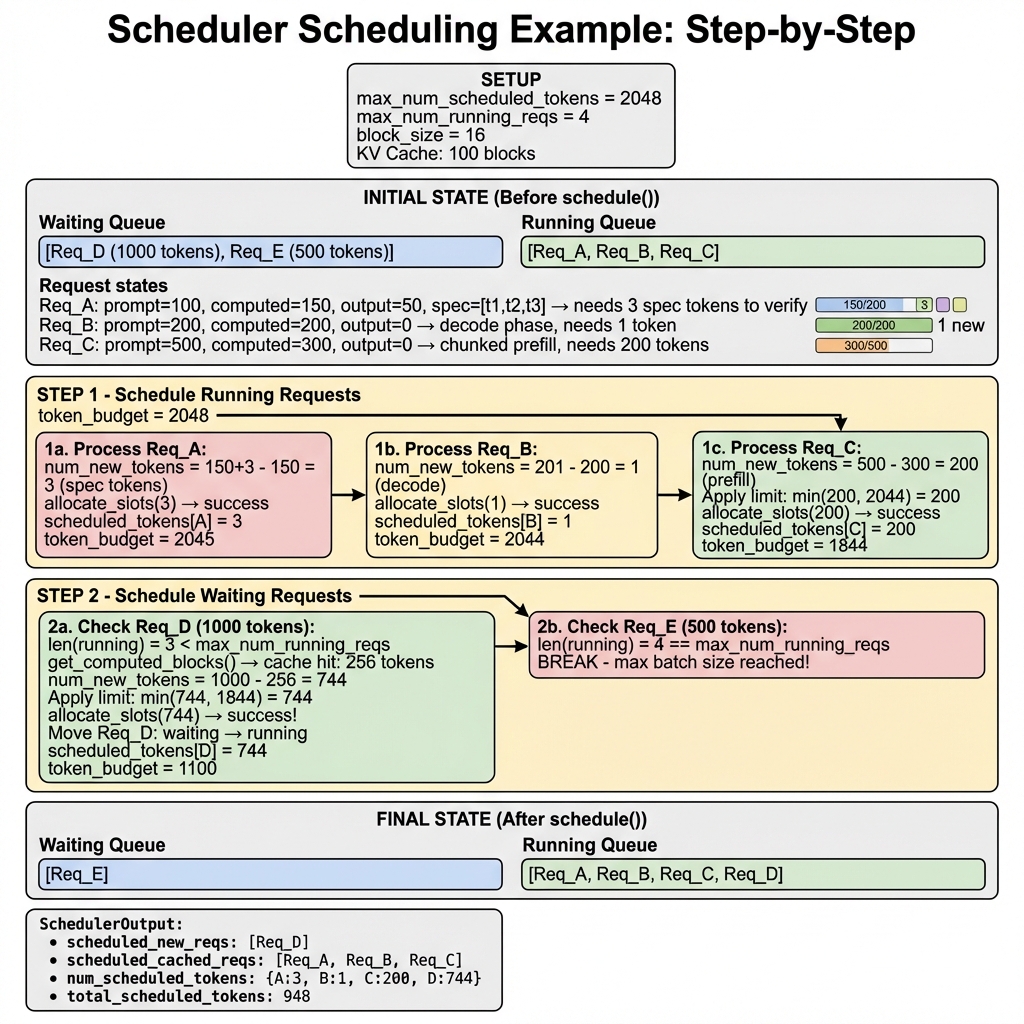

完整调度示例
场景描述
假设我们有以下配置：
max_num_scheduled_tokens = 2048max_num_running_reqs = 4block_size = 16- KV Cache: 100 blocks
初始状态
# 等待队列
waiting = [
Req_D(prompt_tokens=1000),
Req_E(prompt_tokens=500),
]
# 运行队列
running = [
Req_A(prompt=100, computed=150, output=50, spec=[t1,t2,t3]),
Req_B(prompt=200, computed=200, output=0),
Req_C(prompt=500, computed=300, output=0),
]
请求状态分析：
- Req_A: 已完成 150 tokens，有 50 个输出，正在验证 3 个推测 token
- Req_B: Prefill 完成，进入 decode 阶段，需要生成 1 个 token
- Req_C: Chunked prefill 中，还需处理 200 tokens
Step 1: 调度 RUNNING 请求
token_budget = 2048
# 1a. 处理 Req_A (Speculative Decoding)
num_new_tokens = 153 - 150 = 3 # 3 个 spec tokens
allocate_slots(3) → success
scheduled_tokens[A] = 3
token_budget = 2045
# 1b. 处理 Req_B (Decode)
num_new_tokens = 201 - 200 = 1 # 1 个 decode token
allocate_slots(1) → success
scheduled_tokens[B] = 1
token_budget = 2044
# 1c. 处理 Req_C (Chunked Prefill)
num_new_tokens = 500 - 300 = 200
allocate_slots(200) → success
scheduled_tokens[C] = 200
token_budget = 1844
Step 2: 调度 WAITING 请求
# 2a. 检查 Req_D (1000 tokens)
len(running) = 3 < max_num_running_reqs # ✓ 可以添加
get_computed_blocks() → cache_hit: 256 tokens # Prefix cache 命中
num_computed_tokens = 256
num_new_tokens = 1000 - 256 = 744
num_new_tokens = min(744, token_budget=1844) = 744
allocate_slots(744) → success
Move: waiting.pop(Req_D) → running.append(Req_D)
scheduled_tokens[D] = 744
token_budget = 1100
# 2b. 检查 Req_E (500 tokens)
len(running) = 4 == max_num_running_reqs # ✗ 达到批次限制
BREAK # 停止调度新请求
最终状态
# 等待队列
waiting = [Req_E]
# 依然等待，因为批次已满
# 运行队列
running = [Req_A, Req_B, Req_C, Req_D]
# SchedulerOutput
SchedulerOutput(
scheduled_new_reqs=[NewRequestData(Req_D)],
scheduled_cached_reqs=[
CachedRequestData(Req_A),
CachedRequestData(Req_B),
CachedRequestData(Req_C),
],
num_scheduled_tokens={
'A': 3, # Spec decode
'B': 1, # Decode
'C': 200, # Chunked prefill
'D': 744, # New prefill with cache hit
},
total_num_scheduled_tokens=948,
preempted_req_ids=set(),
finished_req_ids=set(),
)
抢占示例
假设在处理 Req_D 时 KV Cache 不足：
# Req_D 需要 744 tokens，但 KV Cache 不足
allocate_slots(744) → None # 分配失败
# 抢占最后一个运行请求 (FCFS 策略)
preempted_req = running.pop() # Req_C
_preempt_request(Req_C)
# Req_C: status=PREEMPTED, num_computed_tokens=0
# waiting = [Req_C, Req_D, Req_E]
# 重试分配
allocate_slots(744) → success # 现在成功了
性能优化与最佳实践
调度参数优化
# 推荐配置
scheduler_config = SchedulerConfig(
# 批次大小: 根据 GPU 内存调整
max_num_seqs=256,
# Token 预算: 影响吞吐量
max_num_batched_tokens=8192,
# Chunked Prefill: 减少 TTFT
enable_chunked_prefill=True,
long_prefill_token_threshold=512,
# 调度策略
policy="fcfs", # 或 "priority"
)
常见场景配置
| 场景 | max_num_seqs | max_num_batched_tokens | enable_chunked_prefill | |------|--------------|------------------------|------------------------| | 低延迟 | 小 (64) | 小 (2048) | True | | 高吞吐 | 大 (256) | 大 (16384) | True | | 长上下文 | 中 (128) | 大 (8192) | True | | 短请求 | 大 (512) | 中 (4096) | False |
关键代码位置
| 功能 | 文件 | 行数 |
|------|------|------|
| 主调度逻辑 | scheduler.py | 313-890 |
| 抢占机制 | scheduler.py | 892-911 |
| 输出处理 | scheduler.py | 1225-1473 |
| 请求队列 | request_queue.py | 全部 |
| KV Cache 管理 | kv_cache_manager.py | 206-376 |
性能监控
# 启用统计日志
scheduler = Scheduler(log_stats=True)
# 获取调度统计
stats = SchedulerStats(
num_running_reqs=len(self.running),
num_waiting_reqs=len(self.waiting),
num_preempted_reqs=preempted_count,
gpu_cache_usage=self.kv_cache_manager.usage(),
)
总结
vLLM 的 Scheduler 是一个复杂但高效的调度系统：
- 双阶段调度：先处理 RUNNING，再处理 WAITING
- 灵活的策略：支持 FCFS 和 PRIORITY 调度
- 智能抢占：资源不足时自动释放低优先级请求
- Prefix Caching：复用已计算的 KV Cache
- Chunked Prefill：支持长 prompt 分块处理
- 异步支持：支持 Pipeline Parallelism 和 KV Transfer
理解 Scheduler 的工作原理对于优化 vLLM 的性能至关重要。
相关文件
| 文件路径 | 说明 | 行数 |
|----------|------|------|
| vllm/v1/core/sched/scheduler.py | 主 Scheduler 实现 | 2127 |
| vllm/v1/core/sched/request_queue.py | 请求队列实现 | 209 |
| vllm/v1/core/sched/output.py | SchedulerOutput 定义 | ~300 |
| vllm/v1/core/kv_cache_manager.py | KV Cache 管理 | 491 |
| vllm/v1/request.py | Request 类定义 | ~500 |
